一、产品概述
2SK系列两级水环真空泵相当于2台SK系列水环真空泵串联使用。
因SK系列水环真空泵只能达到-700mmHg的极限真空度，为达到较高真空及高真空下的较大抽气速率，20世纪80年代国内开发了2SK系列真空泵。
随着 2BV及2BE1系列新一代节能型产品的出现，2SK系列将逐渐被取代。
2SK－P1系列两级水环真空泵－大气喷射泵机组主要工作在绝压10~50mmHg下，但其在高真空区效率较低，如需长期运行可选用 罗茨水环真空机组，如此可获得高真空区抽气最佳效率。
主要特点：
- 比较SK系列单级水环真空泵而言，具有真空度高、在高真空区抽速大等特点
- 相同抽速率下，轴功率明显高于2BV、2BE1系列
- 因结构为双叶轮结构，制造、维修较为复杂，易损件较多。
二、产品性能参数
|
型号 |
抽气量
(米3/分) |
极限真空度
(MPa)
(毫米汞柱) |
功率
(千瓦) |
泵转速
(转/分) |
供水量
(L/min) |
口径
(mm) |
泵重
(含电机)
(Kg) |
建议替代
产品型号 |
|
最大 |
吸入压力为
-0.093MPa时
(-700mmHg) |
进 |
出 |
|
2SK-1.5 |
1.5 |
0.9 |
-0.098
(-735) |
4 |
1440 |
10-15 |
40 |
40 |
200 |
2BV5110 |
|
2SK-3 |
3 |
2 |
7.5 |
1440 |
15-20 |
40 |
40 |
260 |
2BV5111 |
|
2SK-6 |
6 |
4 |
15 |
1460 |
25-35 |
50 |
50 |
460 |
2BV5131 |
|
2SK-12 |
12 |
8 |
22 |
970 |
40-50 |
100 |
100 |
850 |
2BE1 202 |
|
2SK-20 |
20 |
14 |
45 |
740 |
60-80 |
125 |
125 |
1550 |
2BE1 252-660 |
|
2SK-30 |
30 |
20 |
55 |
741 |
60-80 |
125 |
125 |
1800 |
|
2SK-P1系列两级水环真空泵－大气喷射泵机组功率与2SK系列相同，极限真空度为-750mmHg，抽气速率见性能曲线（左段）。
注：1、表中所列性能指标及性能曲线指下列规定条件下的性能指标：
① 大气压力为0.1013MPa（760mmHg）
② 进水温度15℃
③ 吸入空气温度20℃
④空气相对温度70%
2、供水量为吸入压力－0.05MPa（－400mmHg）时的数值，极限真空时可大于此值。
3、性能允差±10%

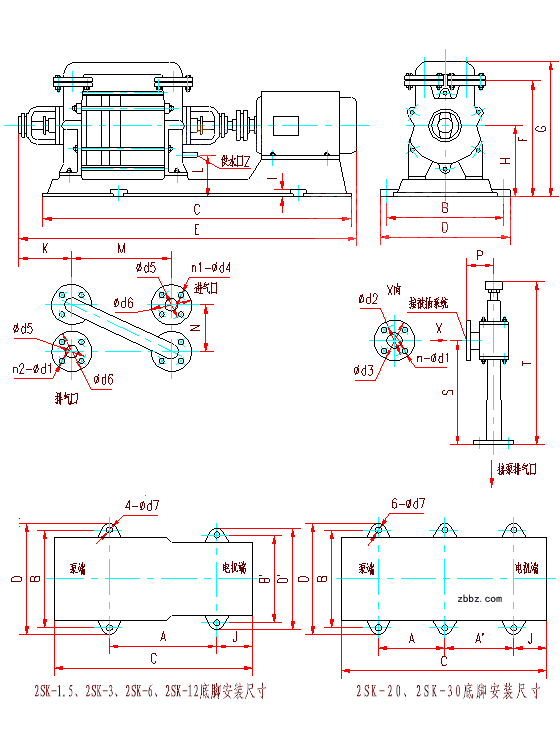

三、产品安装尺寸图
|
|
A |
A’ |
B |
B’ |
C |
D |
D’ |
E |
F |
G |
H |
I |
J |
K |
L |
|
2SK-1.5 |
605 |
/ |
360 |
360 |
950 |
410 |
410 |
1150 |
422 |
485 |
270 |
30 |
125 |
214 |
162 |
|
2SK-3 |
710 |
/ |
400 |
400 |
1136 |
460 |
460 |
1346 |
417 |
491 |
265 |
35 |
159 |
214 |
157 |
|
2SK-6 |
863 |
/ |
420 |
420 |
1391 |
470 |
470 |
1623 |
500 |
608 |
315 |
30 |
218 |
234 |
183 |
|
2SK-12 |
1038 |
/ |
520 |
460 |
1642 |
580 |
520 |
1965 |
615 |
750 |
375 |
30 |
216 |
246 |
183 |
|
2SK-20 |
700 |
700 |
690 |
/ |
1972 |
750 |
/ |
2306 |
840 |
1004 |
500 |
30 |
306 |
283 |
225 |
|
2SK-30 |
810 |
750 |
720 |
/ |
2215 |
780 |
/ |
2715 |
840 |
1004 |
500 |
30 |
344 |
283 |
225 |
|
代号 |
M |
N |
P |
S |
T |
Z |
n1 |
n2 |
d1 |
d2 |
d3 |
d4 |
d5 |
d6 |
d7 |
|
2SK-1.5 |
264 |
162 |
99 |
180 |
360 |
G1/2" |
4 |
4 |
14 |
92 |
120 |
18 |
110 |
150 |
14 |
|
2SK-3 |
344 |
162 |
99 |
357 |
570 |
G1/2" |
4 |
4 |
18 |
120 |
152 |
18 |
110 |
150 |
14 |
|
2SK-6 |
429 |
210 |
99 |
515 |
734 |
G1/2" |
4 |
4 |
18 |
120 |
152 |
18 |
125 |
160 |
18 |
|
2SK-12 |
599 |
280 |
120 |
565 |
800 |
G1/2" |
6 |
6 |
14 |
150 |
180 |
14 |
170 |
200 |
27 |
|
2SK-20 |
619 |
350 |
180 |
774 |
1022 |
G3/4" |
8 |
8 |
18 |
200 |
235 |
18 |
200 |
235 |
27 |
|
2Sk-30 |
749 |
350 |
180 |
1016 |
1264 |
G3/4" |
8 |
8 |
18 |
200 |
235 |
18 |
200 |
235 |
27 |

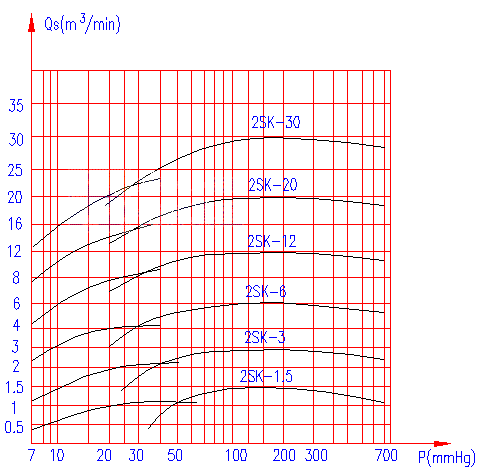

两级水环真空泵一级大气泵抽速曲线
该性能曲线是在吸入介质为20℃的饱和空气，工作液温度15℃，排气压力1013mba的状态下得到的。性能允许差±10%，图中左侧为配用大气喷射器的性能曲线。 |
